一：检测内容及要求

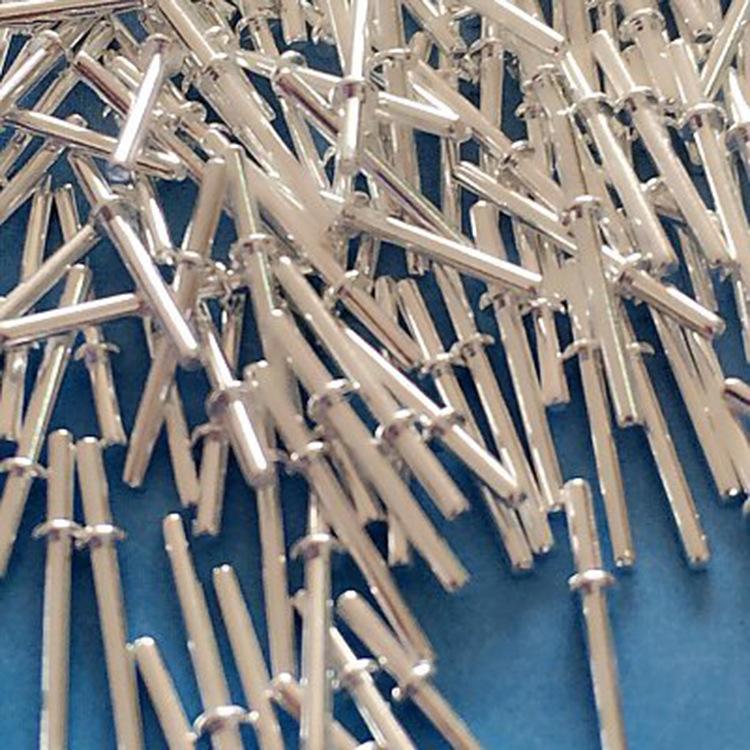

检测工件面积：

               整体高度25mm的样件的各个宽度检测

检测内容：

               1:侧面检测整体高度、中间位置的各个段位的宽度

                2:顶部圆头与平头的检测

注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率：每分钟检测数量100-300件(根据样件送料速度)。

分工段进行:按照检测内容细分检测步骤.

二： 设备组成及主要机构

整体构成：尺寸：  900*800*1850  mm

型号:SP_302C

1:思普泰克视觉检测软件

2:工业电脑

3:显示器   19寸

4:工业相机: 2套,侧面检测整体高度、中间位置的各个段位的宽度、顶部圆头检测

5:工业镜头: 2套FA工业相机

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

10:进料设备(振动盘,直振,控制器)。

二.1： 设备外观3D立体图

三：1 侧面检测方式

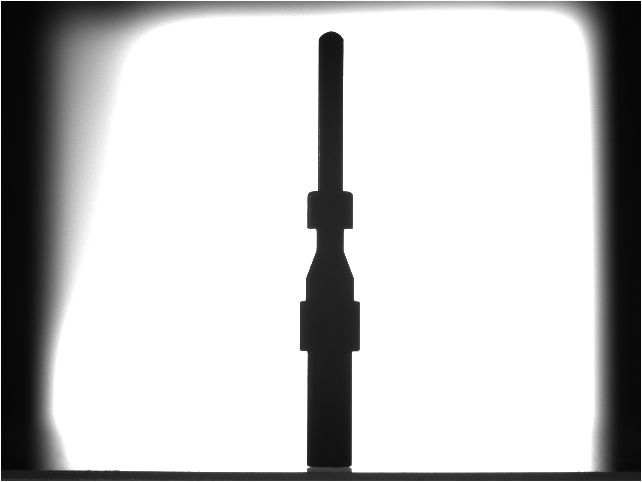

正面检测效果原图:

三：1 侧面检测方式

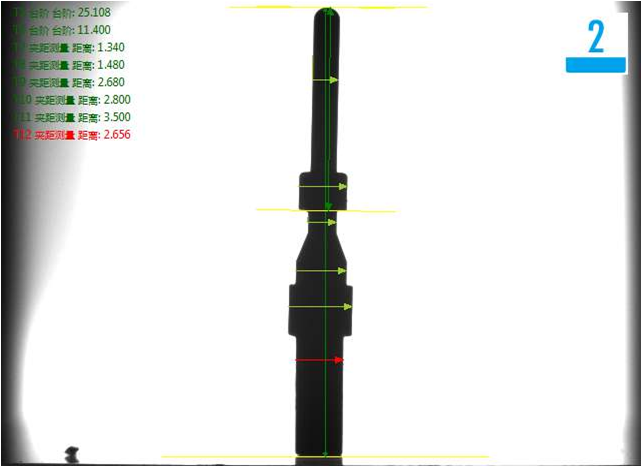

侧面检测良品分析图:OK

三：1 侧面检测方式

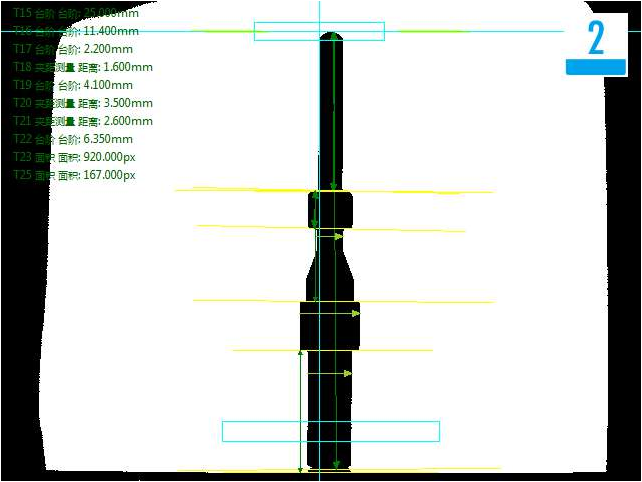

侧面检测顶部不良品分析图:NG

三：1侧面检测方式

侧面检测宽度不良品分析图:NG

三：1侧面检测方式

侧面检测针歪不良品分析图:NG

三：2顶部检测方式

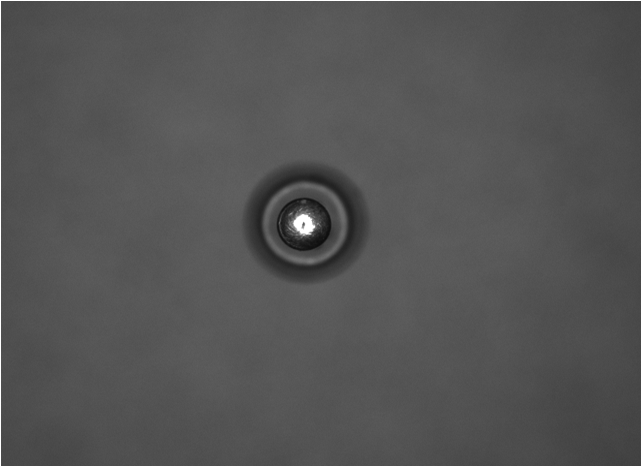

顶部检测效果原图:

三：2顶部检测方式

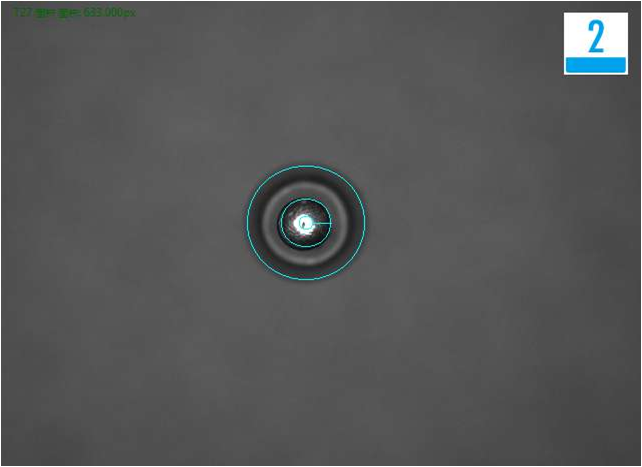

顶部检测良品分析图:OK

三：2顶部检测方式

顶部检测不良品分析图:NG

四.系统安装要求:

设备放置的检测空间:  在流水线边单独安装思普视觉检测系统，需要保证有足够的空间以安装设备。

环境温度： 0-50摄氏度；

空气湿度： 90% RH以下；

电子干扰： 为设备提供电子干扰较小的地方。

电源：     交流220V，50Hz，  耗电＜1KVA

以上就是五金圆针机器视觉检测方案，详细了解请咨询思普泰克，咨询热线130 7781 9519
