一：检测内容及要求

检测工件面积：

               Φ7.8mm*高5.5mm的样件尺寸

检测内容：

             1:侧面检测样件尺寸

             2:底面检测样件内孔尺寸

注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率：每分钟检测数量250-400件(根据样件送料速度)。

分工段进行:按照检测内容细分检测步骤.

二： 设备组成及主要机构

整体构成：尺寸：  900*800*1850  mm

型号:SP_302C

1:思普泰克视觉检测软件

2:工业电脑

3:显示器   19寸

4:工业相机: 2套：1个侧面背光、1个底面背光

5:工业镜头: 2套：2套远心定焦镜头

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

10:进料设备(振动盘、直振、控制器)。

二.1： 设备外观3D立体图

三：1侧面背光检测方式

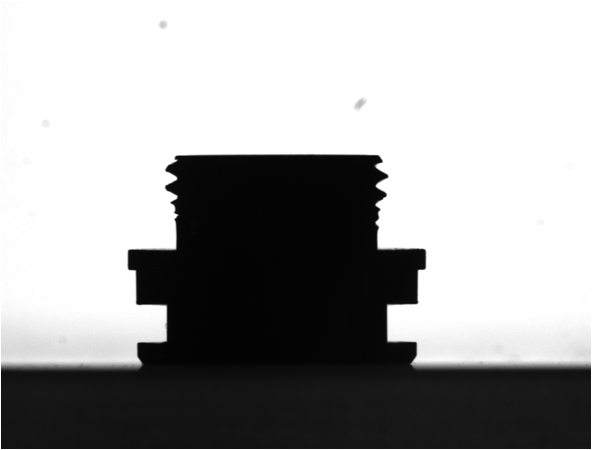

侧面背光检测良品分析图:OK

三：1侧面背光检测方式

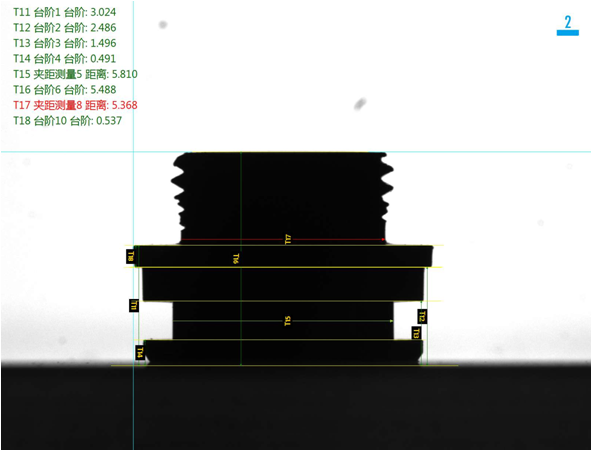

侧面背光检测不良品分析图:NG

三：2底面背光检测方式

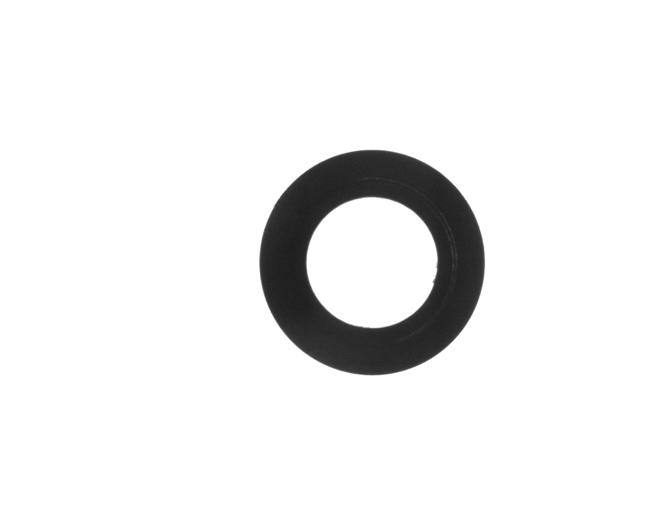

底面背光检测良品分析图:OK

四.系统安装要求:

设备放置的检测空间:  在流水线边单独安装思普视觉检测系统，需要保证有足够的空间以安装设备。

环境温度： 0-50摄氏度；

空气湿度： 90% RH以下；

电子干扰： 为设备提供电子干扰较小的地方。

电源：     交流220V，50Hz，  耗电＜1KVA

以上就是雾化螺纹机器视觉检测方案，想要了解更多，欢迎咨询思普泰克。
