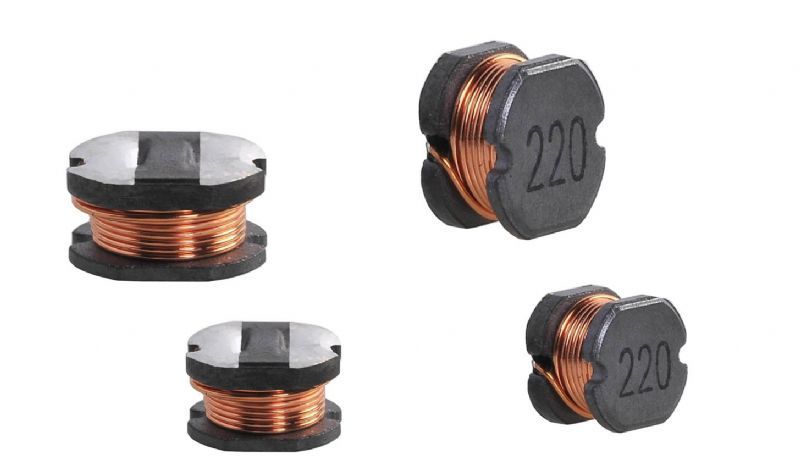

CD电感自动化检测设备检测效率400-600件/分钟，准确率99.9%。
代替人工检测，提高生产效率，降低生产成本。主要检测内容
为：破损、裂纹、脏污等
一：检测内容及要求
检测工件面积：
长8mm宽8.4mm高4mm的样件的外观检测
检测内容：
1:底部正光检测
2:顶部正光检测
3:侧面正光检测
4:反侧面正光检测
5:侧面正光检测
6:反侧面正光检测
注明:以上检测项目,均需要在影像下清晰可见才能检测
检测效率：每分钟检测数量150-200件(根据样件送料速度)。
分工段进行:按照检测内容细分检测步骤.
二： 设备组成及主要机构
整体构成：尺寸： 900*800*1850 mm
1:思普泰克视觉检测软件
2:工业电脑
3:显示器 19寸
4:工业相机: 6套, 1个底部正光、1个顶部正光、4个侧面正光
5:工业镜头: 6套，6个FA工业镜头
6:专业玻璃盘
7:电磁阀
8:减速机
9:振动柜
10:进料设备(振动盘,直振,控制器)
11:出料设备（传送带，控制器）
二.1： 设备外观3D立体图
三：1底部正光检测方式
底部检测效果原图:
三：1 底部正光检测方式
底部检测良品效果分析图: OK
三：1 底部正光检测方式
底部检测胶水不良品效果分析图:NG
三：1 底部正光检测方式
底部检测破损不良品效果分析图:NG
三：1 底部正光检测方式
底部检测开裂不良品效果分析图:NG
三：2 顶部正光检测方式
顶部检测效果原图:
三：2 顶部正光检测方式
顶部检测良品效果分析图: OK
三：2 顶部正光检测方式
顶部检测电极胶水不良品效果分析图:NG
三：2 顶部正光检测方式
顶部检测电极开裂不良品效果分析图:NG
三：2 顶部正光检测方式
顶部检测开裂不良品效果分析图:NG
三：2 顶部正光检测方式
顶部检测电极破损不良品效果分析图:NG
三：3、4 侧面正光检测方式
侧面检测效果原图:
三：3、4 侧面正光检测方式
侧面检测良品效果分析图: OK
三：3、4侧面正光检测方式
侧面检测溢胶不良品效果分析图:NG
三：3、4侧面正光检测方式
侧面检测缺胶不良品效果分析图:NG
三：5、6侧面正光检测方式
侧面检测效果原图:
三：5、6侧面正光检测方式
侧面检测良品效果分析图: OK
三：5、6侧面正光检测方式
侧面检测溢胶不良品效果分析图:NG
三：5、6侧面正光检测方式
侧面检测缺胶不良品效果分析图:NG
四.系统安装要求:
设备放置的检测空间: 在流水线边单独安装思普视觉检测系统，需要保证有足够的空间以安装设备。
环境温度： 0-50摄氏度；
空气湿度： 90% RH以下；
电子干扰： 为设备提供电子干扰较小的地方。
电源： 交流220V，50Hz， 耗电＜1KVA
更多电感外观检测设备资料请咨询思普泰克，咨询热线130 7781 9519
